MÜKEMMEL KESİM,
HASSAS SONUÇLAR

Yuvarlak ve profil broşlar, önceden delinmiş deliklerin çapını hassas toleranslara (H7, H8) getirmek (kalibrasyon) veya delik içerisine kamalı mil, kare, altıgen gibi profiller açmak için kullanılır. Tek pasoda yüksek yüzey kalitesi ve ölçü tamlığı sağlar.

Teknik Standartlar:

• Kamalı Mil (Spline): Düz kenarlı kanallar (DIN ISO 14, DIN 5462, DIN 5463, DIN 5471/72).
• Evolvent (Involute): Dişli formunda iç profiller (DIN 5480, DIN 5482, ANSI B92.1, ZGN).
• Serration (Tırtıl): İnce dişli bağlantı profilleri (DIN 5481, SAE J500).
• Trapez Profil: Hareket iletim milleri için (DIN 103, ISO 2903, ACME).
• Çokgen Formlar: Kare, Altıgen ve Sekizgen delik broşları.
• Malzeme: HSS (M2) veya PM-HSS (ASP2023/2030).

Dış yüzeylerde talaş kaldırmak veya delik içlerinde tek taraflı kanal açmak için tasarlanmıştır. Seri üretimde frezelemeye göre çok daha hızlı ve ekonomiktir.

Uygulama Alanları:

• Kama Kanalı (Keyway): Standart kama kanalı açma (DIN 6885, JS9, P9 Tolerans).
• Düz Yüzey İşleme: Motor blokları, bağlantı kolları ve referans yüzeyler.
• Kırlangıç Kuyruğu: Türbin kanatçıkları ve kızak sistemleri.
• Balıksırtı (Fir Tree): Havacılık ve enerji türbin diskleri.

Standart dışı, karmaşık geometrilere sahip parçalar için müşteri teknik resmine veya 3D modeline göre sıfırdan tasarlanır ve üretilir.

Örnek Projeler:

• Silah Sanayi: Gövde (Lower/Upper Receiver) iç kanalları, mekanizma yatakları.
• Kilit Sistemleri: Silindir kilit yuvaları ve anahtar kanalları.
• Otomotiv: Direksiyon sistemleri ve şanzıman parçaları.
• Rotor/Stator: Elektrik motoru kanal açma broşları.

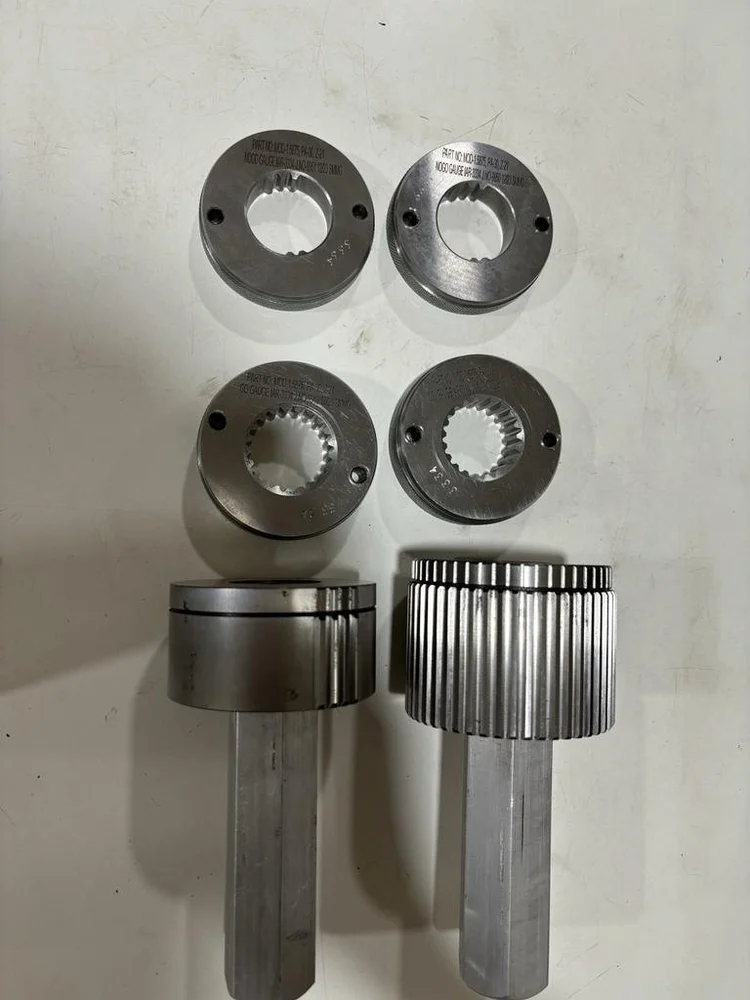

Üretilen broşlu parçaların doğruluğunu kontrol etmek hayati önem taşır. Broş Takım olarak, işlediğimiz profillerin kontrolü için sertifikalı mastarlar üretiyoruz.

Ürünlerimiz:

• Spline Mastarları: Go / No-Go (Geçer/Geçmez) halka ve tampon mastarlar.
• Kama Mastarları: Kanal genişliği ve derinlik kontrolü.
• Özel Profil Mastarları: Karmaşık formların doğrulanması.
• Tüm mastarlar akredite kalibrasyon raporu ile teslim edilir.

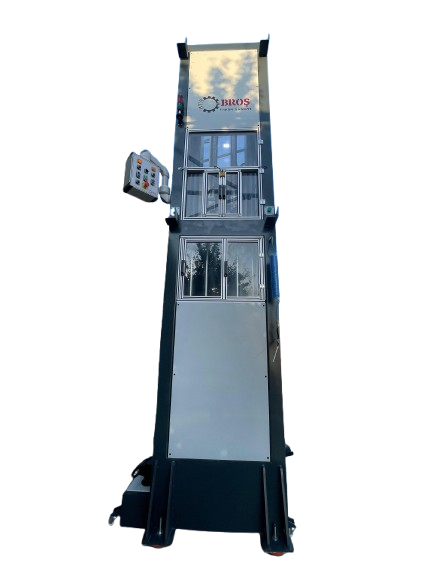

İhtiyaca özel, yerli üretim broşlama tezgahları tasarlıyor ve üretiyoruz. Makinelerimiz yüksek rijitlik, hassas eksen kontrolü ve uzun takım ömrü odaklıdır.

Teknik Özellikler:

• Kapasite: 5 tondan 60 tona kadar çekme kuvveti.
• Strok: 400 mm'den 2000 mm'ye kadar işleme boyu.
• Tip: Hidrolik veya Servo-Elektromekanik (Enerji tasarruflu).
• Konfigürasyon: Dikey veya Yatay tip üretim.
• PLC kontrol ünitesi ve Otomatik Yükleme (Robot) opsiyonu.
